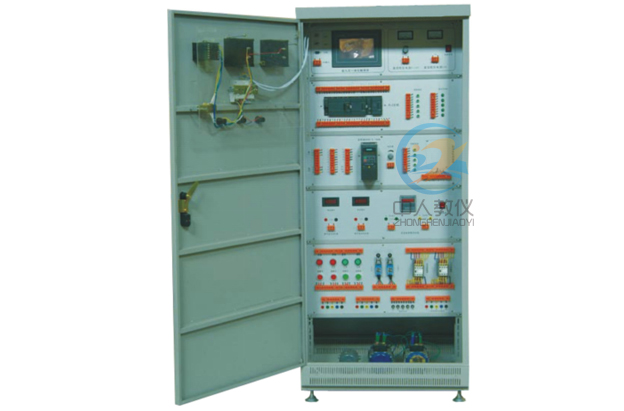

ZRDG-DJ高级维修电工实验装置
一、产品概述：
高级电工实训平台是在中级电工的基础上进行改进，增加了PLC直接控制工业电气实验、再增加了变频器的自动调速实验及触摸屏实验，该装置按标准电气控制柜设计制造规格，采用网孔板结构。突出技能训练，注重针对性、实用性、科学性，经全国多家职业技能训练中心、职校、技校使用证明，该柜体设计合理、实操方便，占地面积少。为延长电器的使用寿命，各电器的接点都与接线端子相连，再让学生在接线端子上接线，连接电机、电器来完成各项控制实验，有效降低材料消耗，延长使用寿命。该套设备适用于各劳动职业技能鉴定部门，同时适应各大、中专、技校、职校初级电工、电拖专业教学与实训考核。
二、产品特点：
1、考核功能：设备装有定时器及误操作报警记录仪，平时作为时钟使用，考核时可设定时间，在规定的时间内要求学生完成实验项目，具有设定实验时间定时报警、提前提醒后切断电源的功能。同时还具有自动记录出由于接线或操作错误所造成漏电及过流、短路告警及电源通断的总次数。为学生实验技能的考核提供一个统一的标准。
2、安全性能：装置设有电流型、电压型漏电?；ぷ爸帽Ｕ先松戆踩?，适用学生操作的特殊要求。同时还设有过流或短路?；ぷ爸?，以保证设备的安全。设备由三相五线制电源输入，电源由接触器通过起、停按钮进行控制，设有三相电压表指示。装有电流型漏电保护器，控制屏若有漏电现象，漏电流值超过一定值，即切断电源，还装有电压型漏电?；て鳎宰艿缭词涑黾笆笛楣讨械慕酉叩热粲新┑缦窒?，即报警并使装置内的接触器跳闸，切断电源确保人身安全?；股栌幸惶坠鞅；ぷ爸?，输出短路或所带负载太大，电流超过设定值，系统即告警并切断总电源确保设备安全。
3、合理结构：设备以标准的配电柜为主柜，利用柜体的双面空间，科学地布置电器及配套实验器材。该柜设计合理，实操方便，一柜多用，所有电器元件接点都已接到接线端子上，学生只需在接线端子上接线实验，延长了电器元件使用寿命、降低了材料损耗。
4、美观外形：装置布局合理，外形美观，面板示意图明确、直观。走线清晰整洁，减少了出故障的环节，提高可靠性。装置采用铁质双层亚光密纹喷塑结构；结构牢固美观。美观大方的产品外形，先进的结构和工艺。使人感觉赏心悦目。
三、技术参数：
1、输入电源：三相四线 380V±10% 50Hz
2、工作环境：温度温度：-10℃～+40℃ 相对湿度：≤85%（25℃）
3、装置容量：≤1.5KVA
4、外形尺寸：700×600×1700mm
四、产品组成：
1、实训柜
实训柜为铁质亚光密纹喷塑结构：采用冷轧钢板挤压成型，实训柜含有带脚刹的万向移动轮子四个。
2、柜门
（1）装有一只交流电压表、1只交流电流表、电压指示切换开关；控制柜的供电急停按钮和启?？乜刂?，通过电压指示切换开关可分别指示电网的UUV、UVW、UWU线电压值；装有交流电流表，用来监视负载大小。
（2）安全?；ぬ逑?。
1）电网三相电源经漏电?；て鳌⒔涣鹘哟テ?，再经断路器输出到各实训用电。
2）设有漏电保护装置，动作电流30mA，对实训过程中的漏电能自动断开总电源。
3）设有过流保护装置，输出短路或负载太大，电流超过设定值，系统即切断总电源。
4）断电保护。
5）装置采用接地保护。
3、内部配置模块：
用走线槽把内部空间分隔为不同区域，布局合理，所有电气元件接线端子均已引到专用端子排上，学生从端子排上接线/布线，接近工业产际现场。
（1）交流电源
设有控制变压器一组，原边380V交流电源输入，变压器副边即可输出110V、36V、24V、12V、6.3V的交流电压。
（2）仪器仪表
提供交流电压表，测量范围为0～500V，精度2.5级。
提供交流电流表，测量范围为0～5A，精度2.5级。
4、网孔板（两组）
该网孔板采用优质冷轧钢板加工，双表面亚光密纹喷塑结构，坚固耐用。
5、元器件明细表
序号
货物名称
规格型号
数量
序号
货物名称
规格型号
数量
1
指针电流表
42L6-A 5A
3
20
漏电断路器
DZ47LE-63
2
2
指针电压表
42L6-V 450V
1
21
日光灯管
15W
1
3
电流互感器
LMZJ1-0.5 30/5A
3
22
日光灯座
1
4
漏电断路器
DZ15LE-40/490
1
23
起辉器
30W
1
5
有功电能表
DT862-2
1
24
起辉器座
1
6
断路器
DZ47LE-63 C16 3P
2
25
镇流器
20W
1
7
时间继电器
JS7-4A 380V
2
26
卡口灯泡
25W .220V
8
8
中间继电器
ZJ7-44 380V
2
27
卡口灯座
8
9
交流接触器
CJT-10 380V
5
28
插板明装盒
86型
7
10
热继电器
JR36-20 3.6A
3
29
触摸廷时开关
86型
2
11
行程开关
LX19-121
3
30
声光控开关
86型
1
12
万能转换开关
LW5D-16YH3/3
1
31
一开插板
86型
1
13
熔断器座
RT14-20
7
32
二开插板
86型
1
14
熔断器
3A
7
33
2-2-3插板
86型
2
15
电度表
DD862-4
1
34
排气扇电机
30W
1
16
指示灯
PBCY090 380V红
5
35
CBB
1.2UF/250V
1
17
按钮开关
PBCY090红
5
36
三相异步电机
180W
2
18
按钮开关
PBCY090绿
6
37
双速电机
180W
1
19
接线端子
TD1503
1
38
直流电机
180W
1
四、实训内容
1、单相起动停止控制电路
2、异步电动机点动控制电路
3、异步电动机两地控制电路
4、异步电动机连锁正反转控制电路
5、双重连锁正反控制电路
6、自动顺序起动控制
7、手动顺序起动控制
8、异步电动机星、三角控制电路
9、异步电动机能耗控制电路
10、异步电动机反接制动控制电路
11、自动往返控制电路
12、正反转点动、起动控制电路
13、带有点动的自动往返控制电路
14、接触器控制星三角形控制台电路
15、异步电动机自锁控制电路
16、异步电动机单向点动、起动控制电路
17、位置开关作自动停止正反转起动控制电路
18、串电阻降压起动控制台电路
19、C620-1型车床控制电路
20、Y3150型滚齿机控制电路
21、电动葫芦电气控制电路
22、电流互感器与电流表配用接线电路
23、一台电流互感器用于单相回路的接线电路
24、二台电流互感器接成不安全星形接线电路
25、三台电流互感器接成星形接线电路
26、二台电流互感器差接接线电路
27、三台电流互感器接成三角形接线电路
28、万能转换开关和电压表测量三相电压接线电路
29、白炽灯控制电路
30、日光灯控制电路
31、触摸开关控制白炽灯电路
32、声控开关控制楼梯白炽灯电路
33、单相电动机控制电路
34、并励直流电动机电枢控制系统
35、单向电度表直接安装电路
36、单向电度表间接安装电路
37、三相四线电度表电路控制系统
38、电压表、电流表安装电路
39、PLC控制的三相异步电动机正反转控制
40、PLC控制的三相异步电动机Y/△启动控制
41、PLC控制的三相异步电动机降压启动控制
42、PLC控制的三相异步电动机能耗制动控制
43、变频器的基本参数设定
44、变频器的基本控制线路安装及组合运行
45、变频器的常用控制线路安装及程序运行
