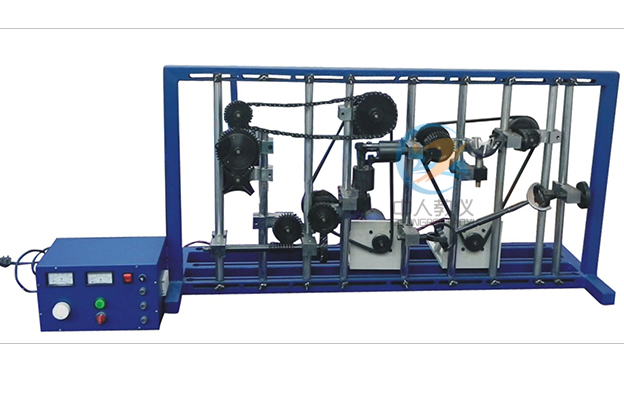

ZRJX-LC轮系创新设计拼装及仿真实验台
一、产品概述
轮系方案设计实验台采用钢制结构，可以进行各种定轴齿轮系、周转齿轮系、复合齿轮系的拼装实训及自由组合方案的拼装实训，加深学生对轮系分类、分析、设计与应用的理解与掌握，培养学生在轮系方面的综合设计能力和实践动手能力。适合各职业院?！痘瞪杓啤贰ⅰ?u>机械原理》、《机械零件》等课程的实训教学。
二、配置及技术性能
本装置主要由实训台架（采用钢制结构）、交流减速电机、电源控制箱、各种机械零部件、配件等组成。
输入电源：单相三线～220V±10% 50Hz
外形尺寸：实训台架1250mm×400mm×650mm，电源控制箱 250mm×165mm×155mm
交流减速电机1台：额定功率 90W，减速比1:150，调速范围 0～10r/min
电源控制箱1台：配置交流减速电机调速器，给电机提供可调电源。
机械零部件1套：配有各种圆柱直齿轮、圆柱斜齿轮、圆锥齿轮、皮带轮、行星架、传动轴、轴承座等。
配件1套：主要包含内六角扳手、小活动扳手、卷尺、小十字螺丝刀、实训指导书等。
零件存放柜1套：存放各种机械零部件，便于学生实训操作和教师对实训设备的管理。
三、实验内容：
1、定轮系拼装与运行演示
2、2K-H行星轮系拼装与运行演示
3、2K-H差动轮系拼装与运行演示
4、3K周转轮系拼装与运行演示
5、复合轮系拼装与运行演示
四、主要零部件清单
序号
名 称
技术规格(B=齿厚+凸台)
数量
单价
总价
备注
1
直齿轮
m=2 Z=17,22,26,32,42
10
外购
斜齿轮
m=2 Z=17,22
4
2
内齿轮
m=2 Z=76
2
外购
3
小锥齿轮
m=2 Z=21
4
外购
4
大锥齿轮
m=2 Z=30
2
5
行星杆
L=220
4
6
固定杆
L=200
4
7
空间行星架
非标
1
8
支承座
非标
10
9
传动轴
L=120
8
10
支撑梁
L=400
7
11
安装滑块
非标
10
12
定位套
内径16
16
13
透明固定板
非标
4
14
安装槽板
非标
15
加载器支座
长×宽×厚=296(236)×76×25
2
16
联轴器
D×d×B=φ28×φ16×70
4
外购
17
机架
1250m×400mm×650mm，
1
外协
18
零件存放柜
1250m×400mm×550mm，
1
外协
电气系统
1
驱动源
60W单向交流电机
1
外购
2
调速器
配套
1
外购
3
电器盒
200*100*250
1
外购
工具清单
1
油枪
小号
1
外购
2
尖嘴钳
3寸
1
外购
3
内六角扳手
10套件
1
外购
4
十字起
3寸
1
外购
5
活动帮手
1寸
1
外购
6
呆帮手
1寸
1
外购
7
橡皮槌
小号
1
外购
8
钢尺
4m
1
外购
